產品介紹

沈陽宇時先鋒研發生產的PR10是一款由計算機控制的性能優良的超聲波脈沖發生接收器。用于連接超聲探頭和示波器，可以幫助進行超聲波探傷、厚度測量、探頭檢測等，在無損檢測、材料分析等領域有著廣泛的用途。脈沖發生接收器包含一個基于Windows平臺的控制程序軟件，可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。用戶還可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件。

代替?zhèn)鹘y(tǒng)的脈沖發生接收器

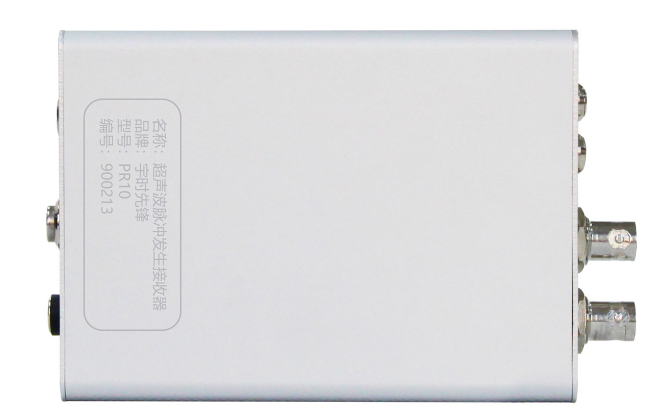

沈陽宇時先鋒針對客戶需求研發生產的PR10型超聲波脈沖發生接收器，外形尺寸14cm*8.8cm*3cm，體積小重量輕、操作簡單、功能全面、性能可靠。用戶使用后反饋效果很好，能夠很好地滿足自身需求，完全可以替代進口傳統的發射接收裝置。同時使得用戶在追求高性能產品的同時也能夠享受到經濟實惠的價格，為使用單位降低了成本。

Windows平臺的控制程序軟件

超聲波脈沖發生接收器控制軟件不需要額外的安裝或配置步驟。用戶可以直接運行可執行文件，而無需擔心復雜的安裝過程。界面更簡單易操作，按照需求選擇適合的參數設置。也可以選擇將當前參數配置保存至文件，待下次使用時打開文件，可以同步當時的參數設置。

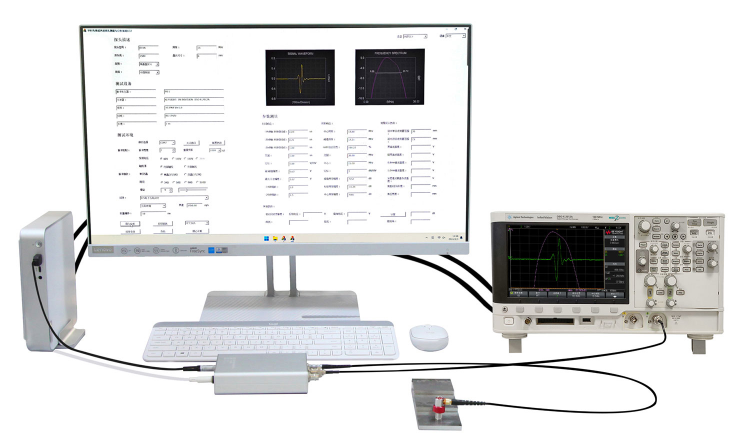

搭建理想的測試平臺

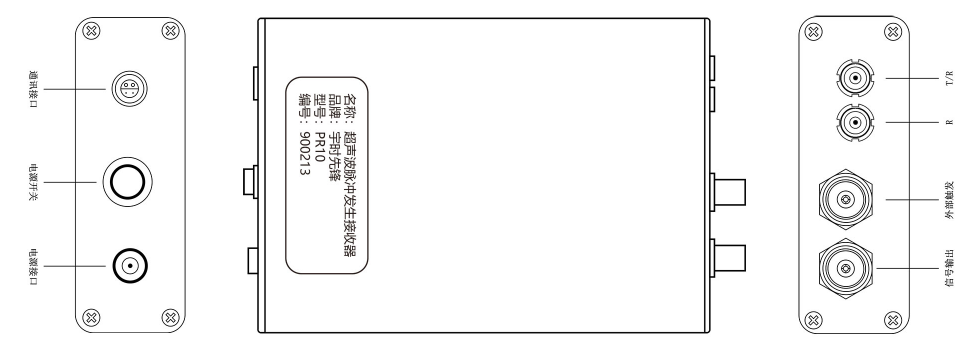

脈沖發生接收器信號輸出接口用于連接示波器，顯示接收波形;探頭接口用于連接單雙晶超聲波探頭:通訊接口用于連接電腦，通過PC機上的控制軟件一起使用，為超聲波探傷、材料厚度測量、探頭特性分析、特殊材料特性分析等提供理想的測試平臺。

測試平臺在無損檢測等領域的應用

探頭性能檢測

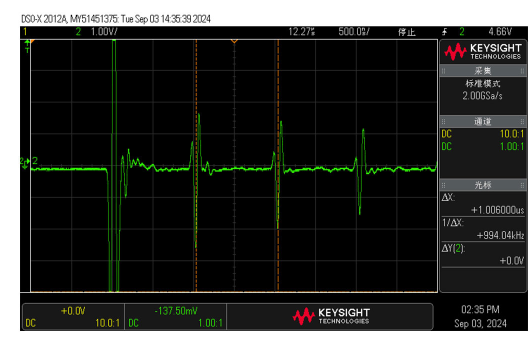

在超聲波檢測過程中，探頭起著非常重要的作用，探頭性能的好壞將直接影響到探傷結果的準確性和可靠性。測試平臺可以對探頭在工作狀態下回波信號作出時域響應和頻域響應的測量與分析。

材料分析

利用超聲波脈沖反射原理，通過測量超聲波在材料中傳播的速度來評估材料的力學性能和質量。它廣泛應用于材料工程領域，特別是在材料評價和質量控制中。

超聲波探傷和厚度測量

利用超聲波脈沖反射原理，對波形進行測量分析。探傷是來判斷缺陷的有無、大小及其位置。厚度測量則通過已知材料聲速和兩個回波之間的時間間隔可以得到工件厚度。
